具體操作步驟如下

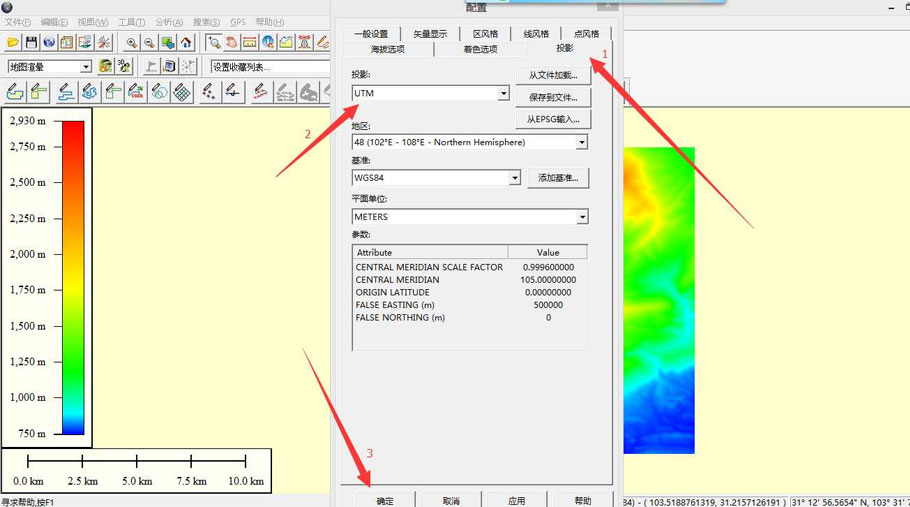

Step2：將高程等高線進行投影轉換
由于是經緯度坐標信息的需要轉成大地坐標系的，方便高程海拔高度顯 示。本案例以轉換成UTM(WGS84)為例子，如右圖。具體步驟請參考【如何進行投影轉換】

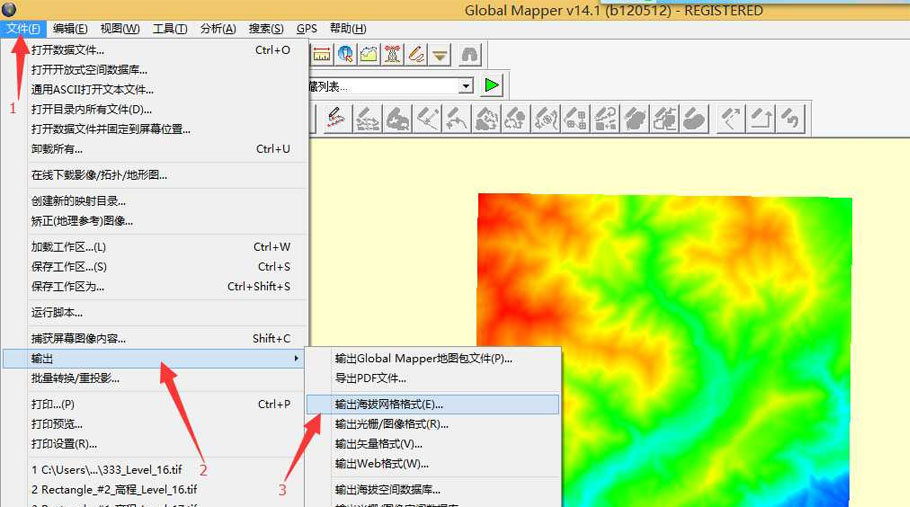

Step3：輸出高程為海拔網格格式
保存為DEM，選擇【輸出海拔網格格式】，在彈出的對話框中選擇【DEM】，到此高程的預處理已經完成。

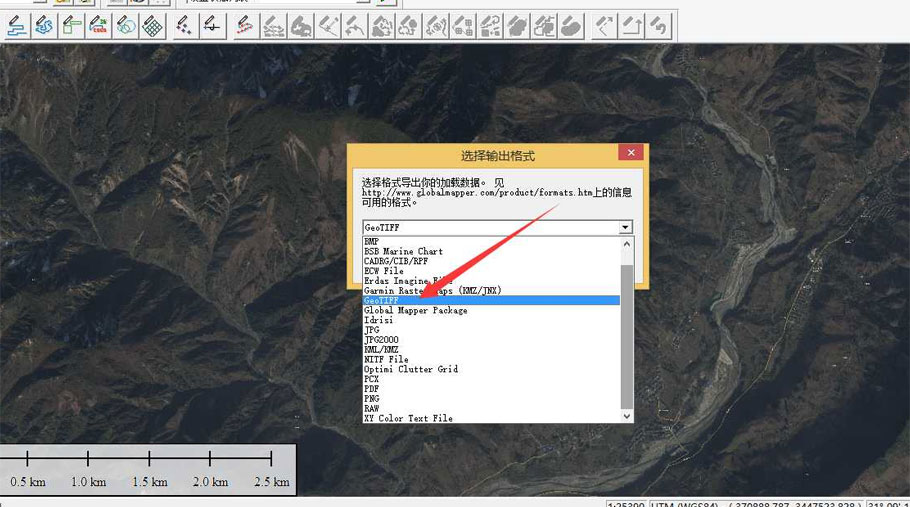

Step4：將衛星圖像也處理成UTM投影
同第2、第3步驟操作，將衛星圖像處理成UTM投影，僅最后輸出模式為GeoTIFF

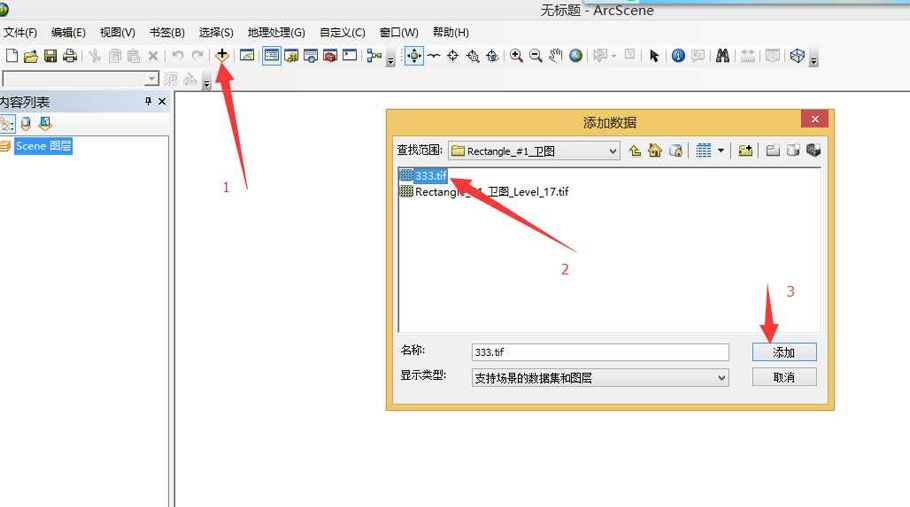

Step5：在ArcSence中打開衛星影像
在ArcSence中打開轉換后的衛星影像，打開步驟如圖，點擊箭頭所指的【+】號，添加剛才轉成UTM投影的衛星圖像
Step6：打開高程等高線文件
鼠標指到左邊打開的衛星圖像的文件名，點擊【右鍵】，彈出屬性框 ，選擇【屬性】，然后選擇紅色【1】箭頭指向，打開剛才轉換之后的 DEM高程數據，然后【添加】，再點【確定】如圖

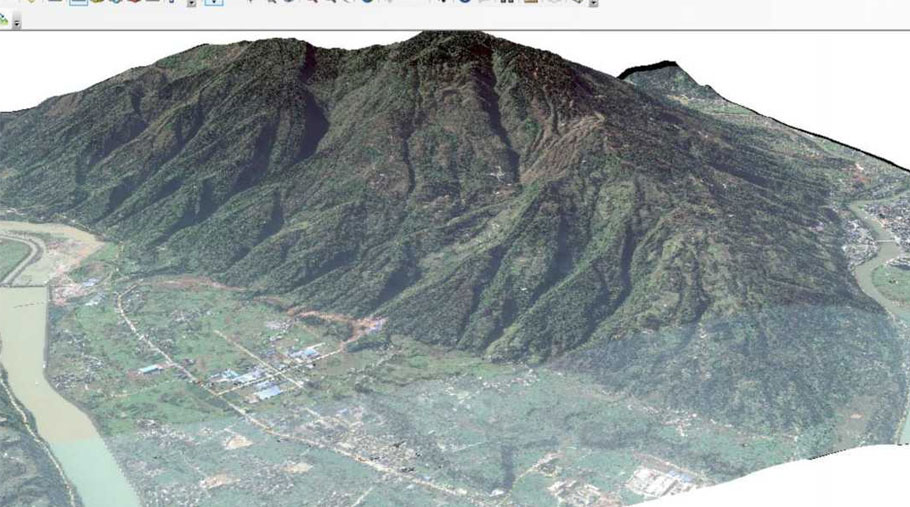

完成！
到此，三維已經生成好了，三維的圖像效果清晰度和你下載的衛星圖像級別有關系，高程級別越高，三維輪廓越精細，衛星圖像級別越高，三維效果越清晰
